5 Loại tủ điện công nghiệp được sử dụng phổ biến

Tủ điện công nghiệp là thiết bị dùng để lắp đặt và bảo vệ các thiết bị điện như công tắc, cầu dao, biến áp,... Tủ điện công nghiệp có đa dạng về kích thước và mẫu mã, và được phân loại theo chức năng. Hãy cùng Thietbidiendgp.vn khám phá 5 loại tủ điện phổ biến hiện nay dựa trên chức năng sử dụng.

Phân loại 5 Mẫu tủ điện công nghiệp

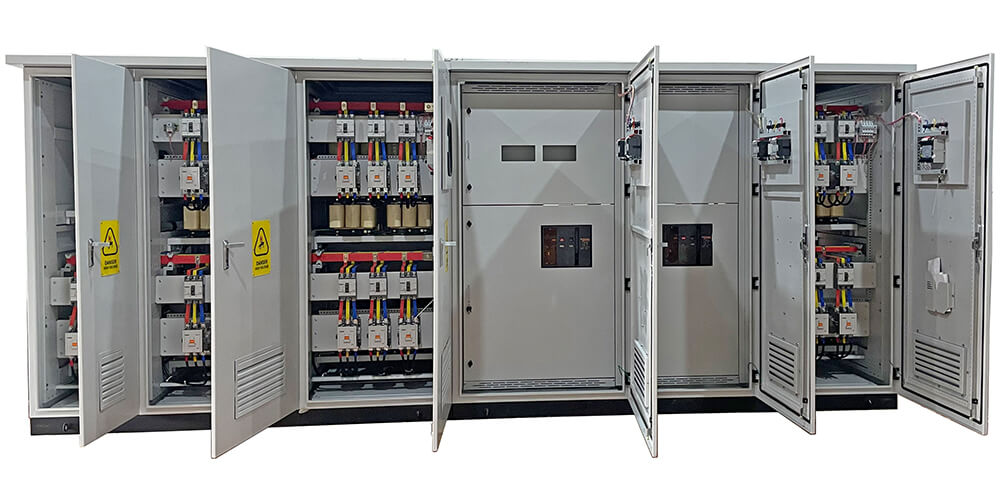

Tủ điện phân phối

Gồm 2 loại là: tủ điện phân phối tổng (MSB) và tủ điện phân phối (DB). Được dùng phổ biến trong các phụ tải điện công suất lớn. Điểm nổi bật là thiết kế mô-đun xếp cạnh nhau tạo thành hệ thống phân phối điện gồm:

• Ngăn lộ vào
• Ngăn phân đoạn
• Ngăn phân phối

Tủ điện có thiết kế theo tiêu chuẩn IEC 60439. Kích thước nhỏ, gọn, tính thẩm mỹ cao, an toàn và thuận tiện vận hành. Phần vỏ được làm từ thép mạ kẽm và được phủ lớp sơn tĩnh điện. Các bộ phận khác như nắp, mặt hông và mặt sau có thể tháo lắp dễ dàng. Điều này giúp việc bảo trì hoặc sửa chữa diễn ra tiện lợi.

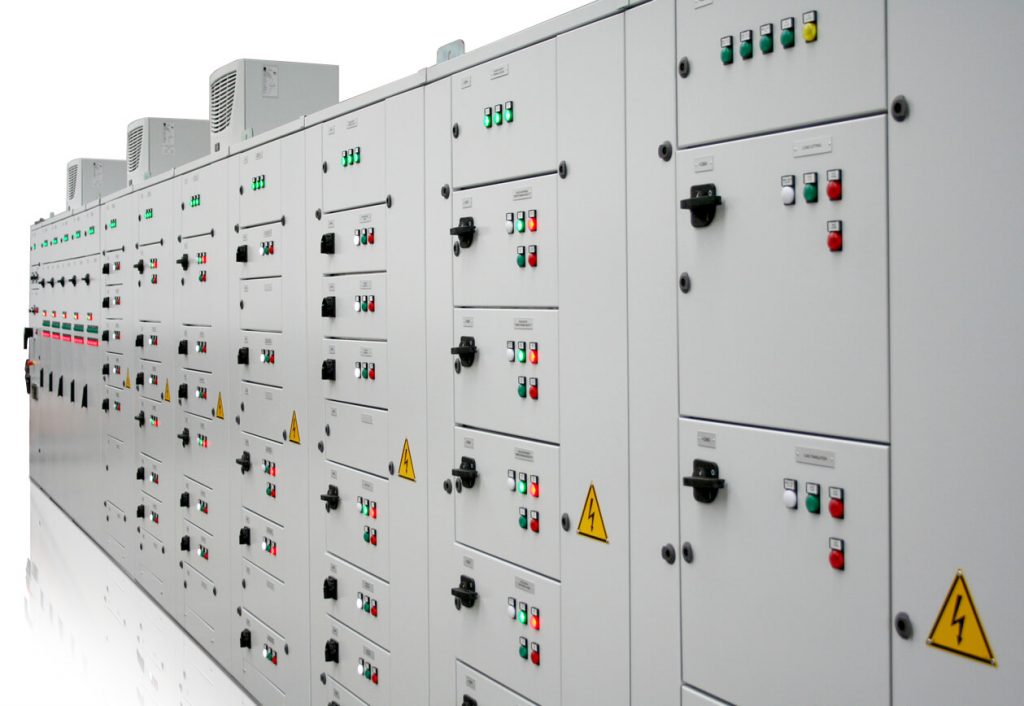

Tủ điện điều khiển trung tâm (MCC)

Tủ điện điều khiển trung tâm (tủ điều khiển động cơ) có vai trò quan trọng trong các công trình dân dụng và công nghiệp. Tủ điện điều khiển trung tâm có cấu tạo gồm:

• Bộ khởi động mềm
• Bộ biến tần VFD
• Bộ khởi động trực tiếp
• Bộ khởi động tam giác
• Bộ khởi động bằng máy biến áp
• Hệ thống lập trình, bảo vệ, màn hình điều khiển
• Thiết bị đóng cắt

Phần khung và nắp tủ được làm từ thép mạ điện và được phủ lớp sơn tĩnh điện. Nên tủ có độ bền cao dưới tác động của môi trường. Về cơ chế vận hành, tủ hoạt động tại chỗ hoặc từ xa để thay đổi tốc độ quay của động cơ.

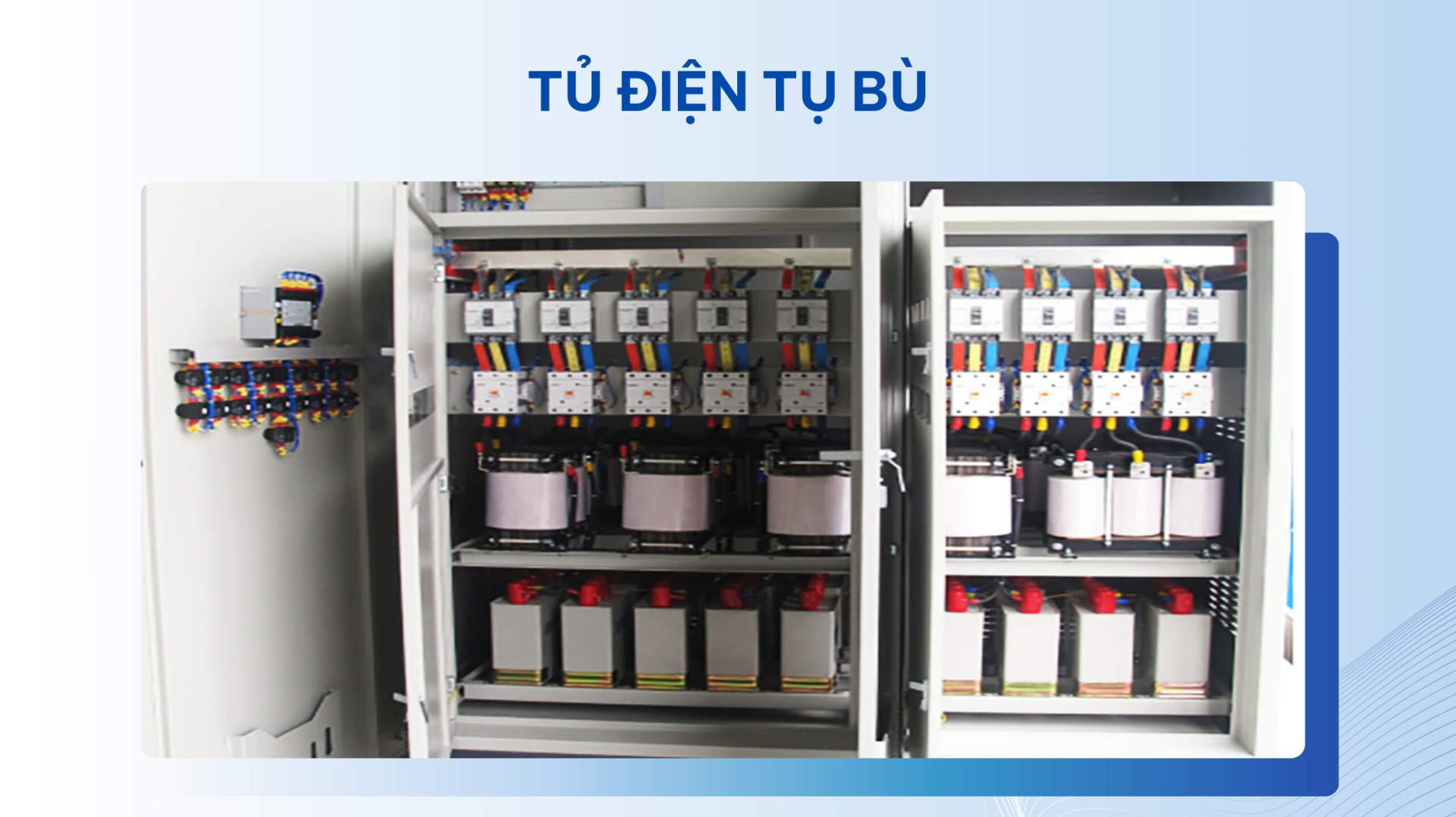

Tủ điện công nghiệp tụ bù

Tủ điện tụ bù có nhiệm vụ bù công suất cho phụ tải tới 600kVAR. Tụ bù ứng dụng phổ biến tại mạng điện hạ thế và các phụ tải có tính cảm kháng cao. Về cấu tạo, tủ điện tụ bù gồm:

• Tụ bù RTR
• Khởi động từ
• Bộ mạch điều khiển RTR
• Hệ thanh cái
• Tủ khung 3 ly
• Bọc cách điện thanh cái
• Đèn báo pha
• Ampe kế và vôn kế

Phần khung và nắp tủ được làm từ thép mạ điện và được phủ lớp sơn tĩnh điện. Nên tủ có độ bền cao dưới tác động của môi trường. Tủ điện tụ bù giúp hệ số công suất được cải thiện, giảm tổn thất điện năng. Đặc biệt, tải máy biến áp nhẹ hơn, khắc phục tình trạng sụt áp.

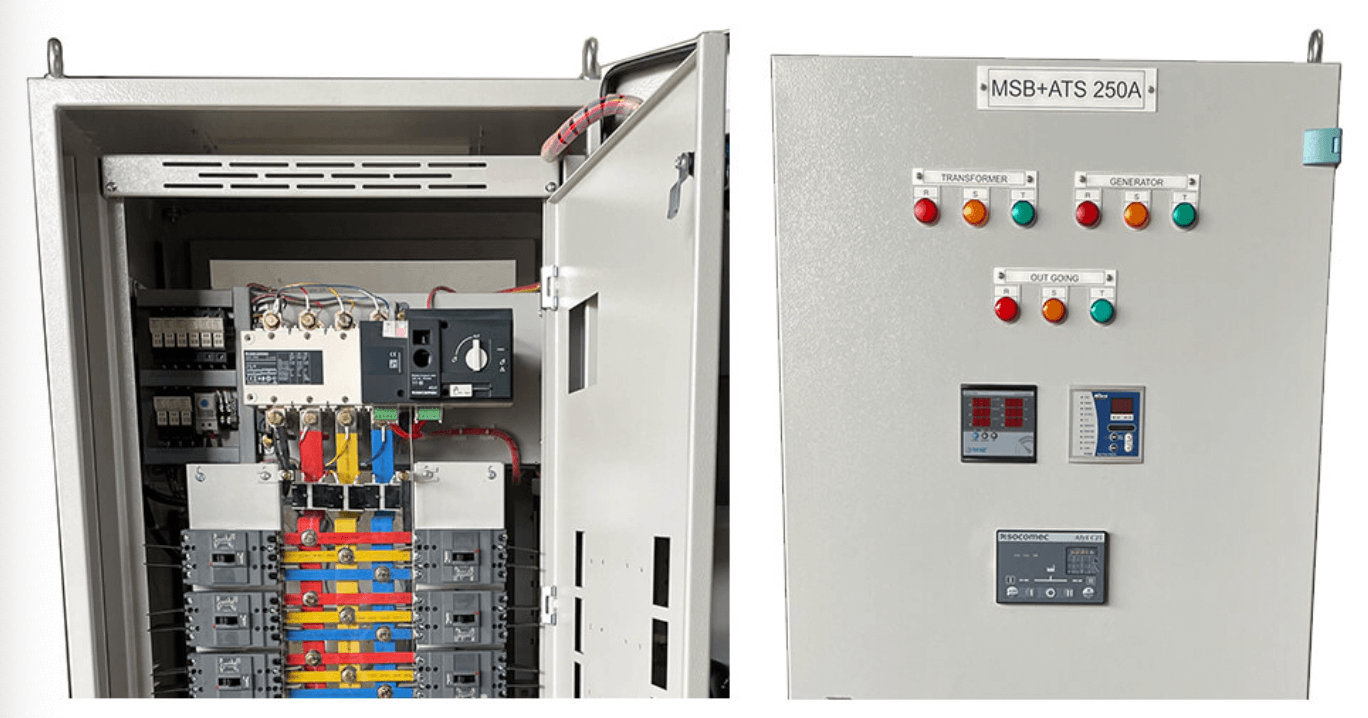

Tủ điện chuyển mạch ATS

Tủ ATS có nhiệm vụ chuyển đổi nguồn cung cấp từ điện lưới sang nguồn dự phòng. Từ đó, nguồn tải được cấp lại điện trở hoạt động. Tủ điện chuyển mạch được dùng ở những nơi có phụ tải đòi hỏi phải cấp điện liên tục. Máy phát điện sẽ thực hiện việc cấp điện cho tải khi có sự cố phía nguồn lưới. Thời gian chuyển mạch khoảng 5 – 10 giây. Điện áp định mức cho phép là 380V hoặc 415V.

Về cấu tạo tủ ATS gồm:

• Thiết bị chuyển mạch tự động
• Hệ thanh cái đồng phân phối điện
• Nút nhấn, màn hình LCD và hệ thống đèn chỉ hỗ trợ người dùng vận hành tủ

Vỏ tủ  làm từ thép mạ kẽm có độ bền cao, chịu các tác động từ môi trường bên ngoài tốt. Bên ngoài vỏ tủ được sơn tĩnh điện giúp hạn chế tình trạng chập cháy, rò rỉ điện, đảm bảo an toàn cho người dùng trong quá trình sử dụng.

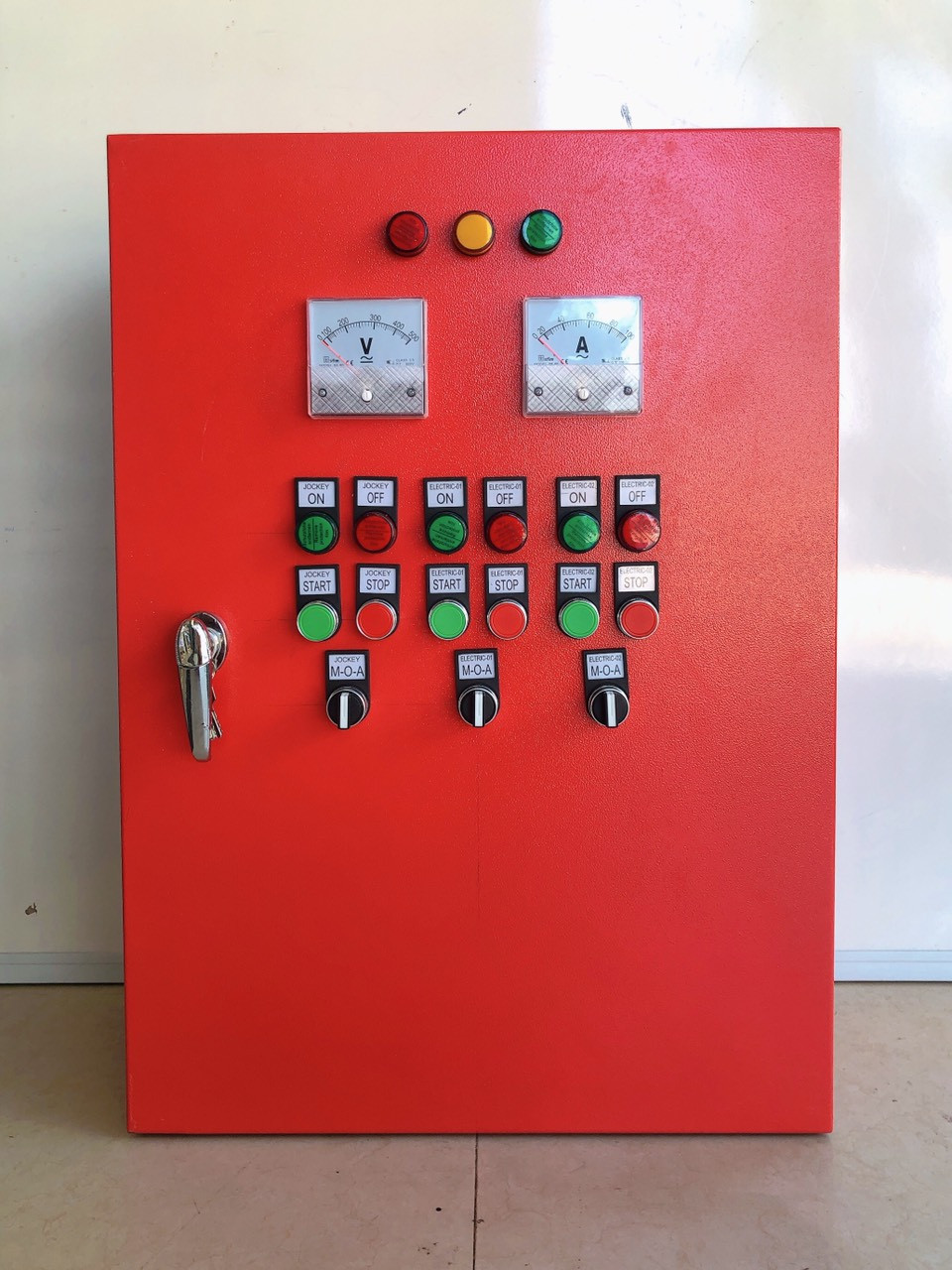

Tủ bơm phòng cháy chữa cháy

Tủ điện phòng cháy chữa cháy giúp ngăn chặn các yếu tố cháy nổ bất ngờ xảy đến. Tủ điện được làm bằng tôn dày khoảng 2mm theo tiêu chuẩn IP20 – IP54. Cấu tạo của tủ bơm phòng cháy chữa cháy gồm:

• Điện áp cung cấp 3P-380V
• Đèn báo pha
• Đo dòng điện, điện áp
• Báo mất pha

Về cơ chế hoạt động, tủ thường được cài đặt ở chế độ tự động và có quy trình hoạt động cụ thể. Nếu hệ thống phòng cháy chữa cháy bị rò rỉ nước, tủ sẽ tự động vận hành bơm bù áp. Khi báo cháy, bạn chỉ cần mở vòi cứu hỏa. Lúc này, tủ điện phòng cháy chữa cháy sẽ tự động vận hành bơm điện. Ngoài ra, tủ điện cũng tự động vận hành bơm xăng, nhiên liệu cần thiết khi có báo cháy hoặc mất điện. Đặc biệt, tủ được trang bị cơ chế tự động sạc và thông báo tình trạng ắc quy cho người dùng.

➣ Xem thêm các loại Tủ điện công nghiệp tại đây

Những lưu ý trước và trong khi lắp đặt tủ điện công nghiệp

• Sắp xếp kết hợp với thiết kế sơ đồ bố trí thiết bị và nguyên lý hoạt động của thiết bị đó.
• Tiến hành thi công lắp đặt tủ điện theo đúng sơ đồ đã thiết kế
• Tính toán các thông số kĩ thuật để lựa chọn được các thiết bị tủ điện phù hợp cho nhu cầu của gia đình, công trình để đảm bảo các thiết bị được hoạt động tốt và tránh sự va chạm với người sử dụng.
• Nối đầu dây dẫn điện để các thiết bị điện có thể hoạt động tốt nhất, nên kiểm tra kĩ các dây đầu nối điện xem sự hoạt động của các thiết bị điện, tránh được các sự cố xảy ra đối với người sử dụng.
• Cần kiểm tra môi trường xung quanh có ảnh hưởng không.
• Cần phải xác định được điện áp, dòng và điện năng tiêu thụ của mỗi tụ điện.
•  Xem cáp nối đất có bị đứt và ngắt kết nối không.

➣ Xem thêm giá vỏ tủ điện mới nhất tại đây

Thiết Bị Điện Đặng Gia Phát là đơn vị phân phối các loại tủ điện công nghiệp. Nếu bạn có nhu cầu báo giá tủ điện công nghiệp hãy liên hệ với chúng tôi để được tư vấn và chọn loại tủ điện đúng chức năng và kích thước theo nhu cầu.
