Tìm hiểu công dụng và cách lắp đặt Aptomat 10A đơn giản

Aptomat là thiết bị điện quan trọng trong mỗi gia đình, giúp bảo vệ mạch điện khỏi tình trạng quá tải, ngắn mạch và các sự cố điện khác. Aptomat 10A cũng không ngoại lệ, đảm bảo an toàn và ổn định cho hệ thống điện. Hãy cùng khám phá chi tiết về thiết bị này trong bài viết dưới đây!

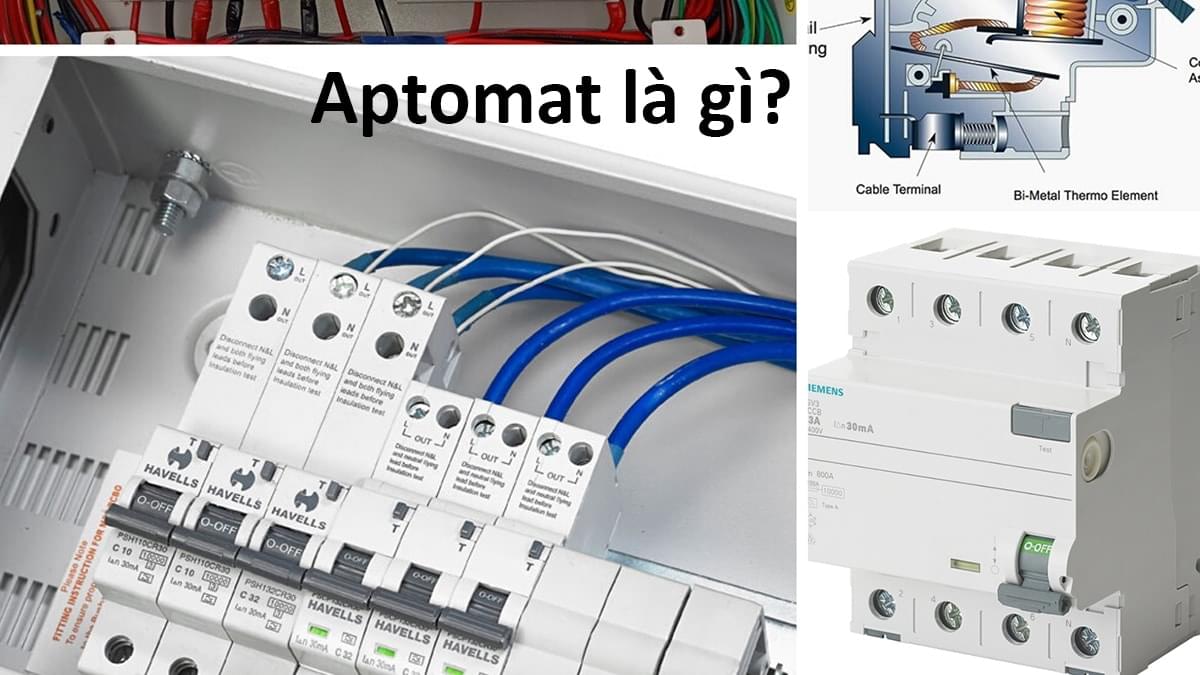

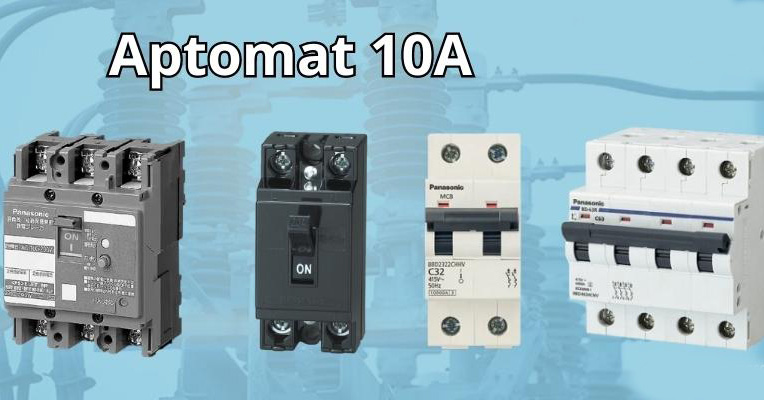

Aptomat 10A là gì?

Aptomat 10A hay còn được gọi cầu dao là một loại thiết bị bảo vệ điện có dòng điện định mức tối đa là 10A. Khi dòng điện chạy qua vượt quá mức này (do chập điện, quá tải hoặc ngắn mạch), aptomat sẽ tự động ngắt để bảo vệ mạch điện và các thiết bị kết nối.

Tùy thuộc vào từng loại mà điện áp hoạt động sẽ khác ngày nhưng đa phần sẽ là điện áp 220V hoặc 380V. Khả năng ngắt dòng điện khi xảy ra sự cố thường được đo bằng kA – kiloampere.

Phân loại Aptomat 10A

Aptomat 10A được phân loại dựa trên nhiều tiêu chí khác nhau, giúp lựa chọn loại aptomat phù hợp với mục đích sử dụng. Dựa vào chức năng dưới đây là một số loại aptomat thông dụng:

MCB (Miniature Circuit Breaker - Aptomat loại nhỏ)

• Bảo vệ quá tải và ngắn mạch.
• Phù hợp với hệ thống điện gia đình và mạch điện phụ nhỏ.
• Thông dụng nhất cho các thiết bị công suất nhỏ như quạt, đèn chiếu sáng.

➣  Xem thêm: Các loại MCB

MCCB (Molded Case Circuit Breaker)

• Bảo vệ quá tải và ngắn mạch với dòng cắt lớn hơn MCB.
• Dùng trong các hệ thống điện lớn hơn như xưởng nhỏ hoặc văn phòng.

➣  Xem thêm: Các loại MCCB

RCCB/ELCB (Residual Current Circuit Breaker - Aptomat chống rò)

• Phát hiện dòng điện rò và tự động ngắt nguồn điện để bảo vệ chống điện giật.
• Thường được sử dụng trong phòng tắm, nhà bếp hoặc những nơi dễ bị rò rỉ điện.

➣  Xem thêm:  Các loại RCCB và Các loại ELCB

RCBO (Residual Current Breaker with Overcurrent Protection)

• Kết hợp giữa RCCB và MCB, vừa bảo vệ quá tải, ngắn mạch, vừa chống rò rỉ điện.
• Rất phù hợp cho các hệ thống cần bảo vệ toàn diện.

➣  Xem thêm: Các loại RCBO

Công dụng của Aptomat 10A

Sử dụng Aptomat là một phần thiết yếu trong hệ thống điện vì nó giúp bảo vệ an toàn cho thiết bị điện và con người.

• Bảo vệ quá tải: Khi dòng điện vượt quá khả năng chịu tải của hệ thống (do sử dụng nhiều thiết bị cùng lúc), aptomat sẽ tự động ngắt điện để tránh gây hư hỏng thiết bị hoặc chập cháy dây điện.
• Bảo vệ ngắn mạch: Khi xảy ra sự cố ngắn mạch (hai dây pha và trung tính chạm nhau), aptomat sẽ ngắt dòng điện ngay lập tức để tránh nguy cơ cháy nổ, hỏng hóc thiết bị điện hoặc hỏa hoạn.
• Bảo vệ chống rò rỉ điện (với aptomat chống rò RCCB/ELCB): Nếu phát hiện dòng điện rò rỉ ra vỏ thiết bị hoặc các bề mặt kim loại, aptomat sẽ cắt điện ngay, bảo vệ an toàn cho người dùng khỏi nguy cơ bị điện giật.
• Bảo vệ khi sụt áp: Một số aptomat có khả năng phát hiện tình trạng điện áp sụt giảm đột ngột và ngắt điện để tránh làm hỏng các thiết bị điện như máy tính, tủ lạnh, tivi...
• Ngắt điện nhanh chóng khi cần bảo trì: Aptomat còn đóng vai trò là công tắc đóng/ngắt thủ công giúp dễ dàng ngắt nguồn điện khi cần sửa chữa hoặc bảo trì hệ thống điện.
• Đảm bảo ổn định và an toàn lâu dài: Aptomat giúp kéo dài tuổi thọ cho thiết bị điện bằng cách ngăn ngừa các sự cố điện. Đồng thời, nó cũng đảm bảo hệ thống điện luôn hoạt động ổn định.

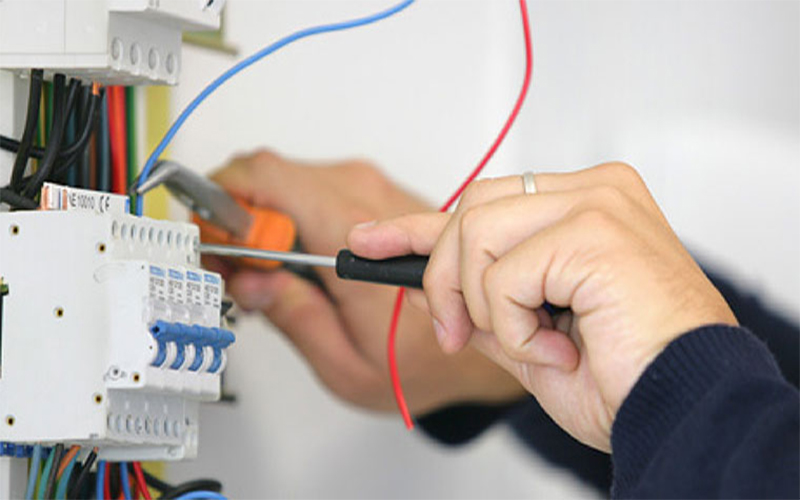

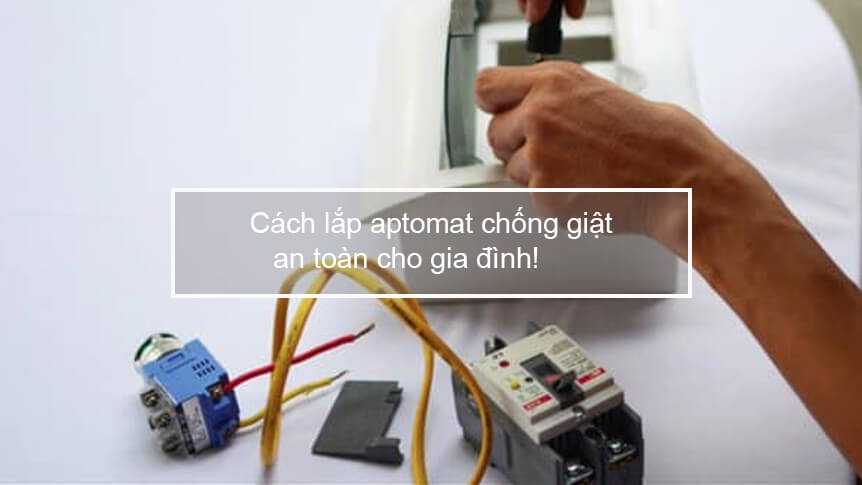

Hướng dẫn lắp đặt Aptomat đúng cách và an toàn

Việc lắp đặt aptomat đúng kỹ thuật giúp đảm bảo an toàn cho hệ thống điện và người sử dụng, dưới đây là hướng dẫn lắp đặt chi tiết mọi người có thể tham khảo

Chuẩn bị dụng cụ và thiết bị

• Aptomat: Chọn loại aptomat phù hợp (MCB, RCCB, RCBO...) theo nhu cầu sử dụng.
• Dụng cụ: Tua vít, kiềm, đồng hồ đo điện, băng keo điện.
• Dây điện: Đảm bảo kích thước dây phù hợp với dòng định mức của aptomat.

Kiểm tra trước khi lắp đặt

• Kiểm tra nguồn điện đã được ngắt hoàn toàn.
• Kiểm tra aptomat xem có hư hỏng hay dấu hiệu bất thường không.

Sơ đồ đấu dây aptomat cơ bản

• Dây pha (L): Đấu vào cực "L" trên aptomat.
• Dây trung tính (N): Đấu vào cực "N" (nếu có).
• Đầu vào: Dây từ nguồn điện chính đấu vào cực trên của aptomat.
• Đầu ra: Dây dẫn đến thiết bị tiêu thụ điện đấu vào cực dưới của aptomat.

Các bước lắp đặt chi tiết

Gắn aptomat vào tủ điện hoặc hộp điện

• Đặt aptomat vào vị trí cố định trong bảng điện hoặc hộp kỹ thuật.
• Nếu dùng thanh ray DIN, gắn aptomat vào tay để cố định.

Đấu dây nguồn (đầu vào)

• Dây pha (L) và trung tính (N) từ nguồn chính đấu vào 2 cực đầu vào của aptomat.
• Xiết chặt các vít kết nối để đảm bảo dây không bị lỏng.

Đấu dây tải (đầu ra): Dây pha và trung tính từ aptomat dẫn đến các thiết bị điện hoặc hệ thống điện trong nhà.

Kiểm tra lại toàn bộ kết nối: Đảm bảo tất cả các đầu dây được kết nối chắc chắn và đúng thứ tự.

Đóng nguồn điện và kiểm tra:

• Bật aptomat lên và kiểm tra hoạt động của thiết bị điện.
• Sử dụng nút "test" (nếu có) trên aptomat chống rò để kiểm tra khả năng ngắt điện khi có rò rỉ.

Một số lưu ý quan trọng khi lắp đặt Aptomat 10A

• Luôn ngắt nguồn điện trước khi lắp đặt để đảm bảo an toàn.
• Chọn dây dẫn phù hợp với dòng định mức của aptomat để tránh cháy dây khi quá tải.
• Kiểm tra aptomat có phù hợp với điện áp sử dụng (220V hoặc 380V).
• Nếu không có kinh nghiệm về điện, nên nhờ thợ điện chuyên nghiệp lắp đặt để đảm bảo an toàn tuyệt đối.

Aptomat 10A là thiết bị bảo vệ điện quan trọng trong gia đình và công nghiệp, giúp bảo vệ quá tải, ngắn mạch và chống rò rỉ điện hiệu quả. Với các công dụng nổi bật và hướng dẫn lắp đặt chi tiết trên, hy vọng bạn sẽ hiểu rõ hơn về aptomat 10A cũng như cách sử dụng an toàn và hiệu quả nhất.
