Biến dòng đo lường / Biến dòng bảo vệ

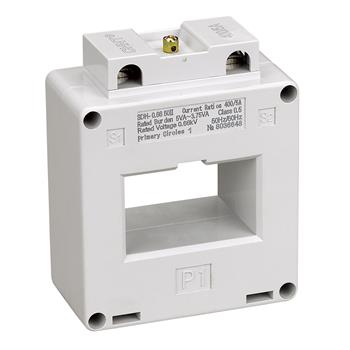

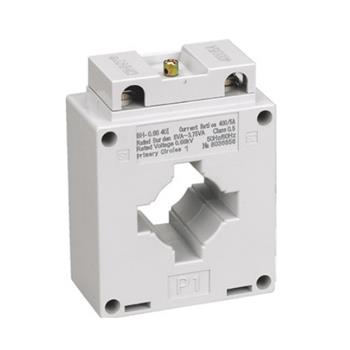

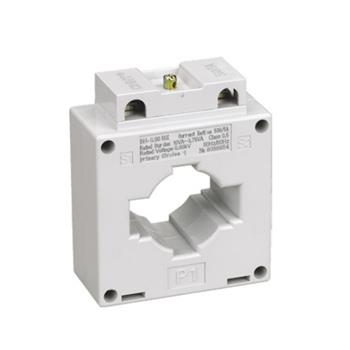

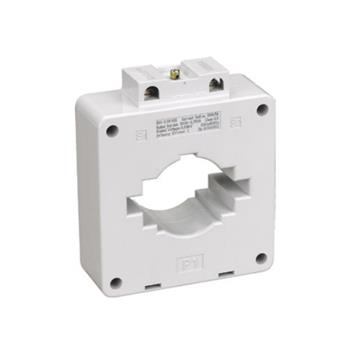

Biến dòng đo lường là một thiết bị đo dòng điện gián tiếp đi qua nguồn cung cấp cho tải hoặc dây động lực của tải. Chức năng chính của nó là giám sát nguồn điện cấp vào cho tải đến từng thiết bị. Nói một cách dễ hiểu thì máy biến dòng điện là thiết bị điện dùng để biến đổi dòng điện có trị số cao xuống dòng điện có trị số tiêu chuẩn 5A và 1A.

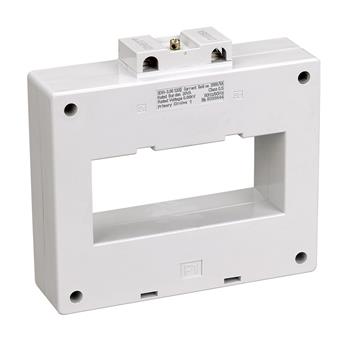

Cấu tạo

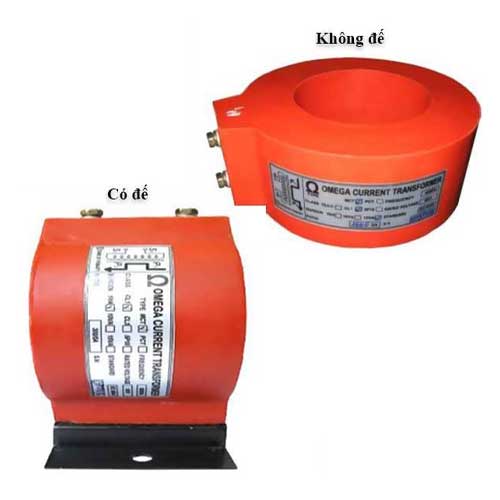

Current Transformer là thiết bị đo dòng với cấu tạo gồm nhiều vòng dây được cuộc trên một khung sắt từ. Nhiệm vụ của nó là biến đổi dòng điện lớn trực tiếp chạy qua tải, mạch động lực theo một hệ số nhất định. Chúng ta thường thấy các loại CT dòng 100/5A, 300/5A, 100/1A, 100/5A…. Điều này có ý nghĩa là khi cho dòng 100A, 300A qua CT dòng thì ta có thu được dòng 5A, 1A. Trên thực tế, các thiết bị điều khiển như biến tần, PLC lại không đọc được dòng 5A, 1A này nên bắt buộc ta phải sử dụng thêm bộ chuyển đổi tín hiệu.

Ứng dụng của biến dòng

Máy biến dòng là một thiết bị không thể thiếu trong hệ thông giám sát và đo lường điện năng . Do đó, có rất nhiều thiết bị ứng dụng máy biến dòng. Ví dụ như : đồng hồ đo chỉ số điện, máy đo hệ số công suất, thiết bị oát kế, rơ le bảo vệ, vv…

Mua biến dòng đo lường tại TP. Hồ Chí Minh

Thiết bị điện Đặng Gia Phát là nhà cung cấp sỉ, lẻ thiết bị điện xây dựng dân dụng và công nghiệp tại khu vực phía nam ✔ Cam kết giá bán tốt nhất.

Biến dòng bảo vệ là gì?

Biến dòng bảo vệ là một thiết bị điện tử được sử dụng để bảo vệ mạch điện khỏi các tác động của dòng điện quá tải hoặc ngắn mạch. Nó hoạt động bằng cách chuyển đổi dòng điện lớn thành một dòng điện nhỏ hơn và an toàn hơn để đưa tín hiệu đến các thiết bị bảo vệ khác hoặc thiết bị điều khiển.

Nguyên lý hoạt động của biến dòng bảo vệ cũng tương tự các biến dòng khác để biến đổi dòng điện giá trị cao sang các dòng điện chuẩn tín hiệu (1A hoặc 5A).

Biến dòng bảo vệ có một ưu điểm đặc biệt đó là khả năng chịu đựng được các dòng điện quá tải gấp nhiều lần dòng định mức (10 đến 20 lần) mà độ chính xác vẫn nằm trong giới hạn cho phép.

Chính vì tính năng đặc biệt này mà biến dòng bảo vệ phải được sản xuất theo tiêu chuẩn hoàn toàn khác với biến dòng đo lường.

Lõi thép của biến dòng bảo vệ là loại có khả năng ổn định từ trường của dòng điện lớn và không bị bão hòa từ. Cuộn dây thứ cấp của biến dòng bảo vệ cũng có khả năng chịu được dòng điện lớn trong thời gian ngắn. Vậy nên, giá thành của biến dòng bảo vệ thường cao hơn biến dòng đo lường.

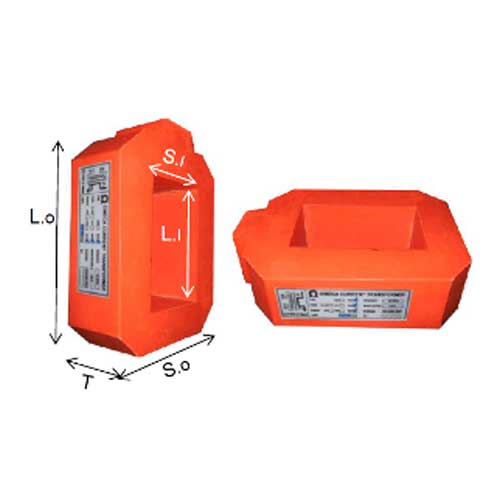

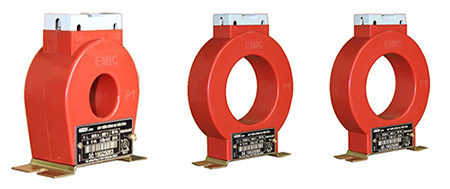

Biến dòng bảo vệ thường được sản xuất là biến dòng dạng vỏ đúc Epoxy chịu nhiệt và chịu va đập cao. Biến dòng vỏ đúc Epoxy giúp cố định lõi thép và cuộn dây quấn với nhau, không xảy ra tình trạng rung khi dòng điện tăng cao.

Bên cạnh đó, vẫn có một số loại biến dòng bảo vệ được sản xuất dưới dạng băng keo quấn. Thường những loại biến dòng này là biến dòng dạng tròn quấn dây đồng xung quanh và băng ke quấn ngoài để bảo vệ.

Tính năng bảo vệ của biến dòng băng quấn sẽ không đáp ứng đầy đủ các yêu cầu về bảo vệ và dễ bị chạm lõi sắt hoặc cuộn dây đồng với các thanh đồng điện. Biến dòng này thường chỉ được dùng cho những tủ điện có giá thành rẻ và tính năng bảo vệ hầu như không có độ chính xác.

Biến dòng thứ tự không ZCT là gì?

Zero current transformer hay còn được gọi là biến dòng thứ tự không. Ngoài ra, chúng còn có tên gọi khác là Core Balance Current Transformer. Trong thực tế, chúng ta thấy biến dòng nào có ký hiệu ZCT thì chính là biến dòng thứ tự không.

Dòng thứ tự không có nghĩa là dòng trung tính trong trường hợp tải sử dụng dây trung tính. Là dòng tổng vectơ 3 pha. Trong trường hợp tải không sử dụng dây trung tính thì có thể xem dòng thứ tự không bằng 0.

Tương tự như vậy trong trường hợp cách ly dây trung tính. Và dòng thứ tự không là dòng đi qua dây trung tính xuống đất khi có sự cố trong hệ dây trung tính nối đất.

Nguyên lý hoạt động của ZCT:

• - ZCT là biến dòng Pha – Trung tính (Zero-phase current Transformer), nó có chức năng phát tín hiệu về ELR (Rơ le rò điện – Earth leak- age Relay có chức năng nhận tín hiệu do ZCT đưa đến) khi có sự cố giật hoặc rò điện
• - Bản chất vật lý của nguyên lý hoạt động ở hệ thống này là sự cảm ứng với từ trường xung quanh các dây điện L1-L2-L3-N của biến dòng pha trung tính.
• - Từ trường tổng hợp của 4 dây điện này sẽ khác nhau trong trường hợp không xuất hiện dòng rò và trong trường hợp xuất hiện dòng rò, dẫn đến điện áp cảm ứng trong thiết bị sẽ khác nhau.

Báo giá biến dòng bảo vệ tại TP. Hồ Chí Minh

Thiết bị điện Đặng Gia Phát là nhà cung cấp sỉ, lẻ thiết bị điện xây dựng dân dụng và công nghiệp tại khu vực phía nam ✔ Cam kết giá bán tốt nhất.
