Cáp điều khiển
Cáp điều khiển là loại cáp chuyên dùng để truyền tín hiệu điều khiển trong các hệ thống tự động hóa, thiết bị công nghiệp và các ứng dụng cần điều khiển từ xa. Cáp điều khiển thường kết nối giữa các thiết bị như công tắc, cảm biến, rơ le, PLC (bộ điều khiển lập trình) và máy móc.
Cáp điều khiển là loại cáp chuyên dùng để truyền tín hiệu điều khiển trong các hệ thống tự động hóa, thiết bị công nghiệp và các ứng dụng cần điều khiển từ xa. Cáp điều khiển thường kết nối giữa các thiết bị như công tắc, cảm biến, rơ le, PLC (bộ điều khiển lập trình) và máy móc.
Đặc điểm của cáp điều khiển:

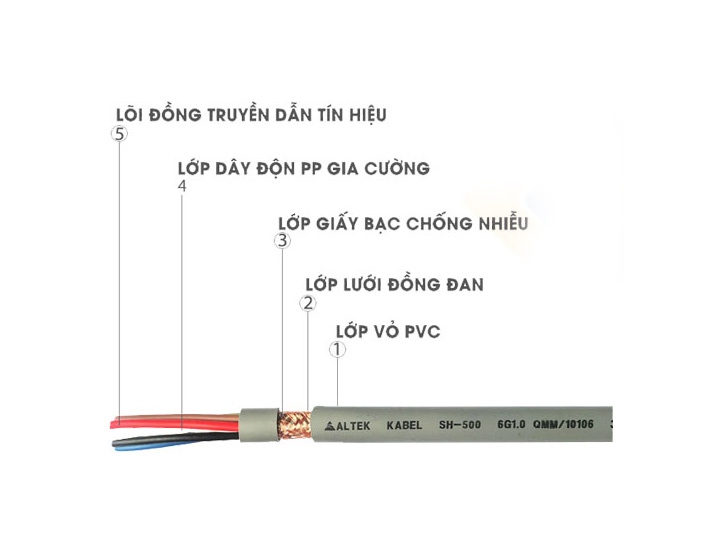

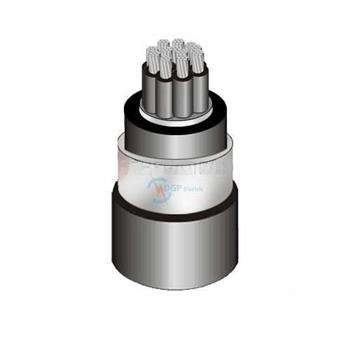

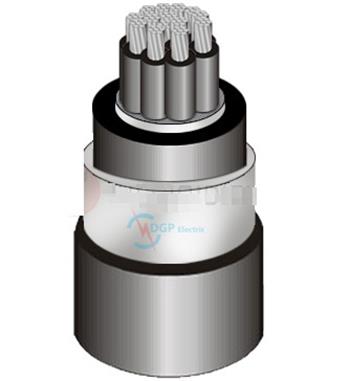

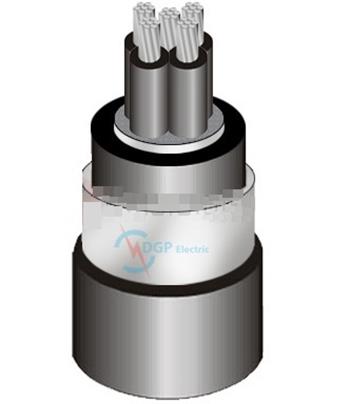

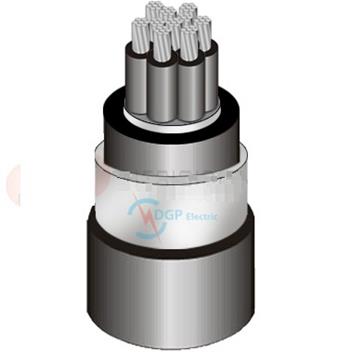

Cấu tạo:
- Lõi dẫn điện: Thường được làm bằng đồng (có thể là đồng trần hoặc đồng mạ thiếc), đảm bảo dẫn điện tốt.
- Lớp cách điện: Mỗi lõi được cách điện bằng vật liệu như PVC hoặc XLPE để tránh chạm chập.
- Số lõi: Từ 2 đến vài chục lõi, tùy theo yêu cầu sử dụng.
- Lớp vỏ ngoài: Thường làm từ PVC hoặc các vật liệu bền để bảo vệ cáp khỏi các tác động cơ học và môi trường.
Có hoặc không có lớp chống nhiễu:
- Cáp điều khiển thường không có lớp chống nhiễu nếu dùng trong môi trường ít nhiễu điện từ.

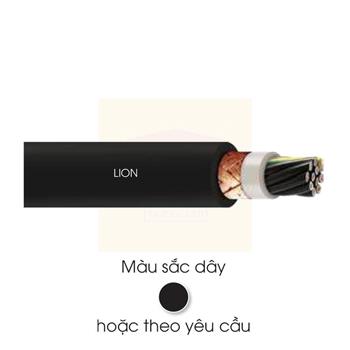

- Một số loại cáp điều khiển cao cấp có thêm lớp chống nhiễu bằng lưới đồng hoặc băng nhôm để giảm thiểu tác động của nhiễu điện từ.
Điện áp làm việc: Thông thường từ 300V đến 500V, thích hợp cho việc truyền tín hiệu điều khiển.
Ứng dụng của cáp điều khiển:
- Dùng trong hệ thống điều khiển tự động hóa, công nghiệp.
- Kết nối giữa các thiết bị điện như cảm biến, rơ le, động cơ, đèn báo hiệu, máy CNC,...
- Hệ thống điều khiển trung tâm trong các tòa nhà, nhà máy, hoặc dây chuyền sản xuất.
Ưu điểm của cáp điều khiển:
- Chuyển tín hiệu ổn định và chính xác.
- Dễ dàng lắp đặt, bảo trì và thay thế.
- Bền bỉ với các điều kiện môi trường khác nhau, đặc biệt là cáp có lớp bảo vệ chịu được hóa chất hoặc nhiệt độ cao.
Một số Ký hiệu cáp điều khiển thường gặp
Chất liệu lõi dẫn:
- Cu: Đồng (Copper) – chất liệu lõi dẫn phổ biến nhất.
- Al: Nhôm (Aluminum) – ít sử dụng trong cáp điều khiển.
Lớp cách điện:
- PVC: Polyvinyl Chloride – cách điện phổ biến, giá thành thấp, dùng trong môi trường thông thường.
- XLPE: Cross-linked Polyethylene – cách điện chịu nhiệt cao, chống cháy tốt.
Lớp chống nhiễu (nếu có):
- S: Có lớp lưới chống nhiễu bằng đồng (Braided Shield).
- F: Có lớp băng nhôm chống nhiễu (Foil Shield).
- SF: Kết hợp cả lưới đồng và băng nhôm, chống nhiễu hiệu quả.
Lớp vỏ ngoài:
- PVC: Vỏ bọc bằng Polyvinyl Chloride, dùng phổ biến.
- LSZH: Low Smoke Zero Halogen – vỏ không sinh khói, không halogen, thân thiện môi trường.
Số lõi và tiết diện lõi:
- Ví dụ: 4x1.5 – cáp có 4 lõi, mỗi lõi tiết diện 1.5 mm².
Điện áp định mức:
- 300/500V: Điện áp định mức cho cáp điều khiển thông thường.
- 450/750V: Điện áp cao hơn, dùng cho các ứng dụng đặc biệt.
